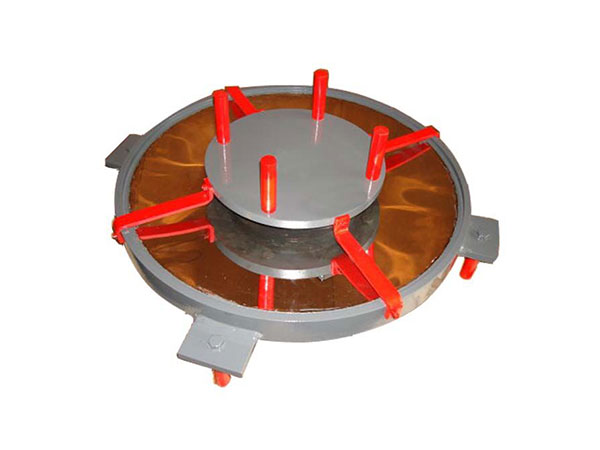

摩擦擺式支座隔震原理
日期：2023-08-16 點擊量：
經過搖擺，延伸下部結構自振周期，完成隔震功用。周期一般為橋梁固有周期的2倍以上，不能太大，否則難以復位，其規模為2s~6s；太小則梁體升高偏大，因而設計時需針對不同噸位選擇合理周期，滿意舉高及復位要求。經過公式推導，摩擦擺式支座復位應滿意地震位移大于支座摩擦系數與隔震曲率之積，見廣州大學周云教授發表的相關論文。
減震原理：經過滑動界面摩擦耗費地震能量，完成減震功用。
摩擦擺式支座依照曲率可分為單擺和復擺結構。單擺結構是中心球冠襯板上下曲率相差較大，一般以較大曲率半徑為設計基準，而復擺是襯板曲率挨近或者持平的結構；單擺結構曲率較大的一端較大，裝置不方便，高度較低，復擺結構上下尺度近似持平，裝置簡單，高度較高。關于周期較大、歸納位移較大的參數，采用復擺結構較好，而關于周期較小的結構，單擺結構重量較輕，高度小，兩者適合不同周期，無肯定之優劣。
摩擦擺式支座依照搖擺方法可分為單曲面和雙曲面結構，地震時擋環剪斷，下擺帶動橋梁開始搖擺，適用于位移量較大的設計要求。
